C. Bohmeyer Hauptuhren

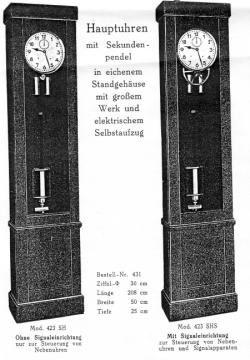

Hauptuhr mit Sekundenpendel
Die Hauptuhr in Sekundenpendelausführung besteht aus einem eichenem Standgehäuse, einem großen Werk und verfügt über einen elektrischen Selbstaufzug.
Durchmesser Zifferblatt: 30 cm
Länge: 208 cm
Breite: 50 cm
Tiefe: 25 cm
Die Hauptuhr gibt es in folgenden Ausführungen:
Mod. 423 SH (Ohne Signaleinrichtung; nur zur Steuerung von Nebenuhren)
Mod. 423 SHS (mit Signaleinrichtung; zur Steuerung von Nebenuhren und Signalapparaten)
Die Signaleinrichtung
Höchstbelastung der für Schwachstrom gebauten Signalkontakte 0,6 A. Bei mehreren Stromkreisen darf die Gesamtbelastung aller gleichzeitig zu betätigenden Läutewerke 0,6 A nicht überschreiten.
Die Signaldauer ist von ca. 3 bis 30 Sekunden einstellbar. Automatische Signalausschaltung an Sonntagen ist bei den Hauptuhren vorgesehen.
Eine Zusatzeinrichtung ermöglicht eine automatische Umstellung der Signalzeiten am Sonnabend und Montag mit Signalausschaltung am Sonntag.
Ausführungen
Signalabgabe innerhalb von 24 Stunden mit automatischer Signalausschaltung an Sonntagen
5 minutlich einstellbar für 1 Stromkreis
5 minutlich einstellbar für 2 Stromkreise
5 minutlich einstellbar für 3 Stromkreise
2 1/2 minutlich einstellbar für 1 Stromkreis
2 minutlich einstellbar für 1 Stromkreis
Signalabgabe innerhalb von 12 Stunden mit automatischer Signalausschaltung während der Nacht und an Sonntagen
2 1/2 minutlich einstellbar für 1 Stromkreis
2 1/2 minutlich einstellbar für 2 Stromkreise
2 1/2 minutlich einstellbar für 3 Stromkreise
2 minutlich einstellbar für 1 Stromkreis
2 minutlich einstellbar für 2 Stromkreise
2 minutlich einstellbar für 3 Stromkreise
Die Signaluhr
Beschreibung
Die Ausführung der Werke und Gehäuse ist die gleiche wie bei den Hauptuhren, nur mit dem Unterschied, dass die Signaluhrwerke kein Kontaktwerk zur Betätigung von Nebenuhren besitzen.
Die angeschlossenen Signalapparate dürfen nur mit Schwachstrom betrieben werden. Der Signalkontakt darf mit 0,6 A belastet werden und hat folgende Schaltleistung:
bei 24 V Gleichstrom max. 20 Läutewerke
bei 12 V Gleichstrom max 14 Läutewerke
bei 8 V Gleichstrom max. 8 Läutewerke
bei 20 V Wechselstrom max. 6 Läutewerke
Bei mehreren Signalstromkreisen darf die Anzahl der in allen Stromkreisen gleichzeitig betätigten Läutewerke nicht größer sein als oben vermerkt. Die Signaldauer ist von ca. 3 bis 30 Sekunden einstellbar. Automatische Signalschaltung an Sonntag ggf. eingebaut.
Soll eine größere Anzahl von Läutewerken betätigt werden, so ist die Zwischenschaltung von Relais erforderlich. Dies gilt auch für die Betätigung von Starkstrom-Signalapparaten.
3/4 Sekunde mit Handaufzug
Beschreibung
Signaluhr mit Handaufzug und einem 8-Tage-Werk mit 3/4 Sekundenpendel
Durchmesser Zifferblatt: 22 cm
Länge: 90 cm
Breite: 36 cm
Tiefe: 18 cm
Modellnummer: 2
Ausführungen:
Signalabgabe innerhalb von 24 Stunden
5 minutlich einstellbar für 1 Stromkreis
5 minutlich einstellbar für 2 Stromkreise
5 minutlich einstellbar für 3 Stromkreise
2 1/2 minutlich einstellbar für 1 Stromkreis
2 minutlich einstellbar für 1 Stromkreis
mögliche Zusatzeinrichtung: Signalausschaltung an Sonntagen
Signalabgabe innerhalb von 12 Stunden mit automatischer Signalausschaltung während der Nacht und an Sonntagen
2 1/2 minutlich einstellbar für 1 Stromkreis
2 1/2 minutlich einstellbar für 2 Stromkreise
2 1/2 minutlich einstellbar für 3 Stromkreise
2 minutlich einstellbar für 1 Stromkreis
2 minutlich einstellbar für 2 Stromkreise
2 minutlich einstellbar für 3 Stromkreise

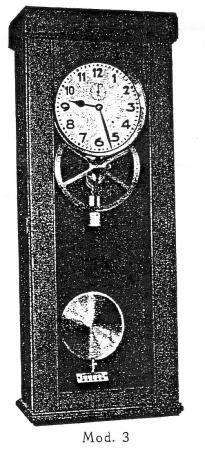

3/ Sekunde mit automatischem Aufzug
Beschreibung
Bohmeyer 3/4 Sekundenpendeluhr mit Signaleinrichtung
Signaluhr mit elektrischem Selbstaufzug mit 3/4 Sekundenpendel
Durchmesser Zifferblatt: 22 cm
Länge: 90 cm
Breite: 36 cm
Tiefe: 18 cm
Modellnummer: 3
SU mit Zentralweckereinrichtung
Zentralweckereinrichtung für Hotels
Die elektrische Zentralweckeruhr bezweckt von einer Stelle aus innerhalb 12 Stunden zu jeder vollen Viertelstunde die Zimmergäste im Hotel zu wecken.
Von der Uhr führen die Leitungen in die Zimmer und werden dort an Klemmen, die mit den betreffenden Zeiten bezeichnet sind, angeschlossen. Der Gast muss nur den an einer Schnur hängenden Stöpsel in die betreffende Klemme stecken und wird zur ausgesuchten Zeit vom Wecksignal geweckt. Die Leitungen variieren je nach gewünschtem Weckzeitraum.
Beispiel: Bei einer üblichen Weckzeit zwischen 4 bis 9 h morgens kommt man mit 12 Leitungen aus.
Elektr. Zentralweckeruhr für Hotels Varianten
Elektrische Zentralweckeruhr für 1/4 h Wecken und zweimaliger Wiederholung nach 5 Minuten mit 49 Anschlussklemmen. Gewicht: 9,5 kg
Elektrische Zentralweckeruhr für 1/2 h Wecken und zweimaliger Wiederholung nach 5 Minuten mit 25 Anschlussklemmen. Gewicht: 9,2 kg
Schalttafel für Zentral-Weckereinrichtung
Die Schalttafeln sind aus Hartgummi hergestellt und mit Eichenrahmen versehen. Auf der Schalttafel sind 48 Messingschienen mit Stöpsellöchern sowie Klemmen für die Zimmer montiert.
Schaltbretter für die Hotelzimmer
Schaltbrett für 12 h mit 25 Anschlussklemmen, Gewicht: 0,8 kg
Schaltbrett für 6 h mit 13 Anschlussklemmen, Gewicht: 0,4 kg
SU für Ziegeleien und Brennöfen
Signaluhr für Ziegeleien und Brennofen
Die Signaluhren für 2 Stromkreise wurden zur Überwachung von Arbeitseinrichtungen in Ziegelleien verwendet. Die Signaluhr wurde mit einem Kontakapparat verbunden. Die Uhr erinnerte den Arbeiter zur bestimmten Zeit an seine Pflicht. Kam dieser der Pflicht nicht nach, dann meldete sich die Uhr nach 5 Minuten automatisch beim Vorgesetzten.
Somit wusste dieser, dass der Mitarbeiter den Ofen nicht zur rechten Zeit bedient hat. Bediente der Mitarbeiter den Ofen zeitgemäß, erfolgte das Signal an den Vorgesetzten nicht.
Die Signaluhr
mit Federzugwerk; 8 Tage in einem Aufzug gehend. Zifferblatt Durchmesser: 18,5 cm.
Länge: 80 cm
Ausführung mit 2 Stromkreisen, einstellbar auf 5 Minuten innerhalb von 24 Stunden
Gewicht: 7,6 kg
Kontaktapparate für Ziegelei- und Brennofenkontrolle
Kontaktapparat in eisernen, regensicheren Gehäuse. Enthält 1 Elektromagnetsystem mit Kontakteinrichtung. Gewicht: 3,0 kg
Quelle:
Informationen und Technische Fakten stammen aus den Original Unterlagen der Firma C. Bohmeyer, welche dem Webseitenbetreiber vorliegen.
