T&N Hauptuhren
Typen der T&N Baureihe
| Typ | Ausstattung |
|---|---|
| 3/4 Sekundenpendeluhr | mit Holzstabpendel und Holzgehäuse |
| 3/4 Sekundenpendeluhr | mit Holzstabpendel und Metallgehäuse oder Ivar-Nickelstahl-Kompensationspendel |
| 1 Sekundenpendeluhr | mit Holzpendel und Holzgehäuse |
| 1 Sekundenpendeluhr | mit Holzpendel und Metallgehäuse oder Invar-Nickelstahl-Kompensationspendel |
Baugleichheit
Die T&N Mutteruhren sind zum großen Teil Bauvorlage für PRAGOTRON Hauptuhren gewesen. Die Uhren beider Hersteller sind zu 99% identisch.

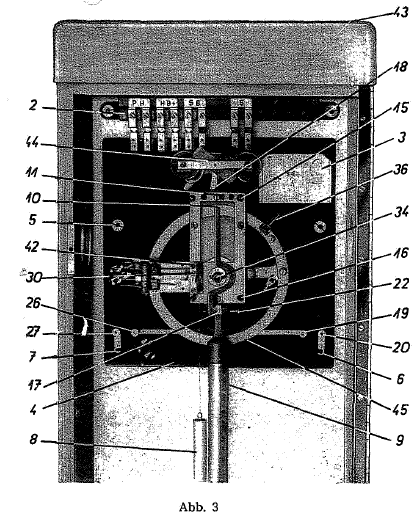

Die Hauptuhrwerke

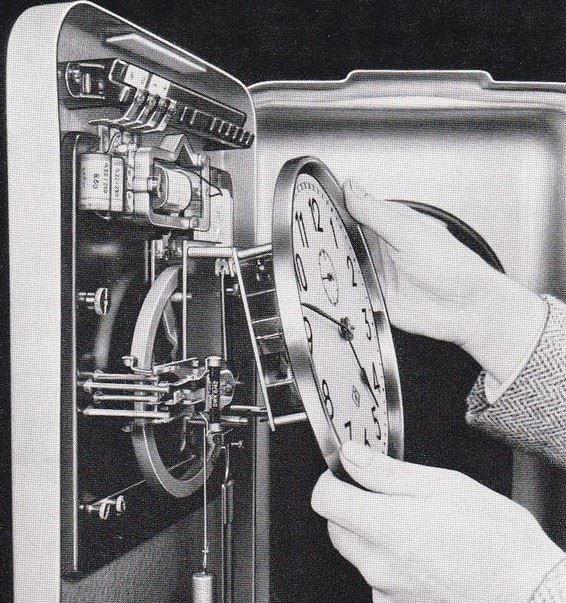

Die Hauptuhrwerke sind so konstruiert, dass das mechanische Gehwerk von der elektrischen Aufzugsvorrichtung durch einen einzigen Handgriff getrennt und beide Teile einzeln aus dem Gehäuse genommen werden können.
Die elektrische Aufzugsvorrichtung
ist auf einer Grundplatte aus hochwertigem Isolationsmaterial montiert; hierdurch ist das ganze Werk körperschlußfrei. Der Kontakt für den Aufzugsmagneten ist als selbstreinigender Kontakt ausgebildet, der immer metallisch blank bleibt und hierdurch unbedingt zuverlässig arbeitet.

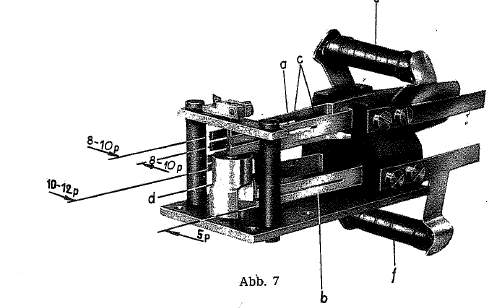

Die elektrische Kontakteinrichtung
ist nicht dem Gehwerk, sondern dem elektrischen Aufzugswerk zugeordnet. T&N-Hauptuhren haben deshalb den Vorteil, dass der mechanische und der elektrische Teil vollkommen separate Baugruppen sind und leicht voneinander getrennt werden können. Die Kontakteinrichtung für die Steuerung von Nebenuhren bei 24 V ist mit maximal 0,8 A belastbar.
Sollen durch die Hauptuhr mehr als 0,8 A geschaltet werden, so ist zusätzlich ein Uhrenrelais zuzuschalten. Bei größeren Uhrenanlagen ist es jedoch vorteilhafter, eine T&N Uhrenzentrale zu verwenden, die neben anderen Vorzügen eine noch größere Sicherheit durch die eingebaute Reserve-Hauptuhr bietet.
Alle an eine Hauptuhr oder Signaluhr angeschlossene Nebenuhren können durch einfaches niederdrücken des Stellhebels um eine oder auch beliebig viele Minuten nachgestellt werden. Diese Nachstelleinrichtung gewährleistet bei zeitlichen Korrekturen stets eine richtige Impulsgabe.
Zwei der erwähnten Grundausführungen der T&N Hauptuhren können je nach Bedarf mit verschiedenen Zusatzeinrichtungen ausgerüstet werden.
Signalhauptuhren
Für die Steuerung von Pausensignalen werden Signal-Hauptuhren mit 3/4 Sekundenpendel verwendet. Diese Hauptuhren verfügen zusätzlich über ein Signalwerk, welches fest mit dem mechanischen Gehwerk verbunden ist. Auf einer in 24 Stunden eingeteilte Signalscheibe kann der Zeitpunkt der gewünschten Signale und deren Dauer mittels eines Stellhebels eingestellt werden.
T&N Hauptuhren - Grundausführungen
1. Gehwerk mit 3/4 Sekundenpendel:
Lackiertes Stahlblech-Wandgehäuse mit verschließbarer Tür; Farbe: Hammerschlaglack, grau-grün; Metallzifferblatt 22cm im Durchmesser mit arabischen Zahlen. Oder Holzgehäuse
2. Gehwerk mit 1 Sekundenpendel:
Mattiertes Holz-Wandgehäuse, Eiche hell mit verschließbarer Tür; Metallzifferblatt 27cm im Durchmesser mit arabischen Zahlen.
Exzentrisch angeordneter Sekundenzeiger, elektrischer Schwungradaufzug mit Gewichtsantrieb, Gehwerk mit Graham-Ankergang, wahlweise Holzstabpendel mit Messinglinse oder INVAR-Nickelstahl-Kompensationspendel, Kontakteinrichtung für polwechselnde Minutenimpulse mit Präzisionsauslösung, Schaltleistung 0,8 A bzw. 24 V Gleichstrom, funkenfrei arbeitend, Gehwerk mit Zifferblatt und Aufzug leicht abnehmbar, Anschlüsse mittels starker Federkontakte, von Hand auslösbare Nachstelleinrichtung mit selbsttätiger Impulsgabe, Nebenuhren und Aufzug abschaltbar.
Betriebsspannung 12/24 V
3. Gehwerk mit Unruhgang:
Abgedichtetes Aluminiumguß-Gehäuse mit verschließbarer Tür; Metallzifferblatt 22cm im Durchmesser mit arabischen Zahlen (Schiffshauptuhr)
Exzentrisch angeordneter Sekundenzeiger, Regulierskala, elektrischer Schwungradaufzug mit Federantrieb, mit Gangreserve ca. 16 Stunden, Gehwerk mit Schweizer Ankergang, 11 Steine, Präzisionsgangregler, Kontakteinrichtung für polwechselnde Minutenimpulse mit Präzisionsauslösung, funkenfrei arbeitend, Schaltleistung 0,8 A bei 24 V Gleichstrom.
Gehwerk und Aufzug leicht voneinander abnehmbar, Anschlüsse mittels starker Federkontakte; eingebauter Schalter zur zentralen Auslösung der Vor- und Rückstellung der gesamten Uhrenanlage nach der jeweiligen Ortszeit durch selbsttätige Impulsgabe.
Betriebsspannung 24 V
Quelle der Texte: Unterlagen Sammlung Axel Höfer
